Описание и технические характеристики
ОБОРУДОВАНИЕ ДЛЯ РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЕЙ 6-10-35 кВ

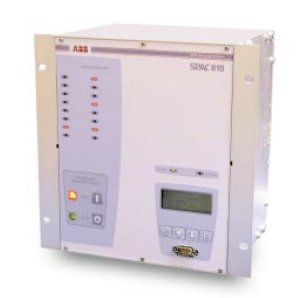

Терминалы, микропроцессорные устройства защиты SPAC810:
SPAC 810-В, SPAC 810-С, SPAC 810-Л, SPAC 810-Н, SPAC 810-Д, SPAC 810-Т, SPAC 810-Р
Назначение:
Комплектные устройства защиты, управления и автоматики распределительных сетей SPAC 810 - новое поколение хорошо зарекомендовавшей себя серии SPAC 800.
Устройства выполняют функции местного или дистанционного управления, релейной защиты, измерения, сигнализации, автоматики, регистрации, осциллографирования, диагностики выключателя, а также необходимые блокировки различных присоединений комплектных распределительных устройств 6-35 кВ.
Отличительной особенностью новых устройств является современный дизайн, открытость для систем АСУ за счет наличия портов и применения стандартного протокола, расширенные возможности в части защит, а также наличие гибкого аппаратного и программного обеспечения, что позволяет реализовать гибкие технико-экономические решения для различных энергообъектов (модернизируемые, вновь строящиеся объекты с АСУ и без АСУ).
Количество типоисполнений устройств сокращено. Вместе с тем, устройства сохранили преемственность проектных решений SPAC 800 и унификацию для упрощения проектирования и применения.
В устройствах SPAC 810 в максимальной степени используются наработки серии SPAC 800, что в совокупности с жёстким соблюдением технологии сборки и тестирования обеспечивает традиционные высокие показатели надёжности.
Управление выключателем и диагностика:
Предусмотрено три режима управления выключателем:
- кнопками на лицевой панели устройства;
- внешними ключами управления;
- от АСУ.
Управление с лицевой панели может быть разрешено/запрещено из "меню". Выбор режима управления (внешними ключами или от АСУ) производится ключом "М/Д" или настройкой программируемых переключателей.
Терминалы производят вычисления остаточного коммутационного и механического ресурса выключателя по известным заводским параметрам. Износ выключателя определяется для каждой фазы в отдельности по регистрируемым величинам токов аварийных режимов, остаточный ресурс выводится в % от нормируемого заводского ресурса.
Производится постоянный контроль целостности цепей управления, а также дополнительно контролируются времена включения и отключения выключателя.
Индикация и регистрация:
Вся информация об уставках, событиях, а также дополнительных параметрах выводится на 4-х строчный (по 16 символов в строке) ЖКИ дисплей с русским "меню". Сигнализация пуска, срабатывания ступеней защит и автоматики выводится на 16 светодиодов, часть из них - свободно программируемые. Сигнализация положения выключателя производится лампами красного и зелёного цвета, которые располагаются рядом с кнопками "Включить", "Отключить".
Индикация токов и напряжений производится в первичных величинах. Информация о событиях, аварийные значения токов и напряжений содержит метку времени с полной датой.
Устройства сохраняют сигнализацию, события, уставки и осциллограммы при потере питания.
Интеграция в АСУ ТП:
Предусмотрено до 3-х портов связи:
- изолированный порт RS 232 на лицевой панели для подключения ноутбука в режиме наладки;
- порт RS 232 (TTL уровень);
- встроенные оптический порт или RS 485 (по выбору) для включения в АСУ на задней панели.
Устройства присоединяется к шине SPA через задний порт RS 232 с помощью внешнего блока сопряжения.
Используется протокол обмена стандартный международный ЕС 870-5-103 и SPA.
Типоисполнения:
Основные типоисполнения содержат необходимый набор защит, автоматики для построения системы РЗА на объекте. Все устройства легко адаптируются к типовым схемам применения, разработанным для традиционной серии SPAC 800. Габаритные и установочные размеры устройств SPAC 800, SPAC 810 практически совпадают. Возможна замена устройств серии SPAC 800 на терминалы SPAC 810 и наоборот с минимальным объёмом работ по перемонтажу.
Особенности:
Малое время готовности позволяет применять терминалы на ПС с оперативным переменным или выпрямленным переменным током без резервирования.
Входные цепи обеспечивают минимальный ток 15 мА для надежной работы контактов промежуточных реле, а также работу общестанционной системы контроля изоляции при замыканиях на землю в приемных цепях устройств.
Алгоритмы защит выполнены с учетом согласования характеристик цифровых и электромеханических реле.
Встроенные функции УРОВ и защиты шин обеспечивают быструю локализацию повреждения на секции.
Наличие стандартного протокола МЭК позволяет интегрировать устройства в существующие и новые системы АСУ.
Ресурс выключателя задается в виде кривой с указанием нормируемого количества циклов отключений в диапазоне токов (10 диапазонов).
Удобство в эксплуатации:
Предусмотрен режим для проведения испытаний и тестирования устройств (в т. ч. автоматизированного) без изменения конфигурации.
Высокая информативность для оперативного обслуживающего персонала обеспечивается группой светодиодов и ЖКИ дисплеем. Осциллограммы, информация о действии защит и событиях хранится в энергонезависимой памяти и сопровождается меткой времени, что позволяет более точно оценить аварийный процесс и провести детальный анализ действия защит.
Текущие измерения величин выводятся на дисплей в первичных величинах, а уставки - во вторичных. Обеспечивается взаимозаменяемость устройств SPAC 810 и их блоков по аппаратной части.
Терминалы SPAC-810, по комплектации, можно подразделить на три группы: ПОЛНАЯ, БАЗОВАЯ и МИНИМАЛЬНАЯ. От группы зависят функциональные возможности, область применения и цена устройства. В данной инструкции описаны отличия различных комплектаций на примере устройства защиты линии SPAC 810-Л.
Руководства по Эксплуатации (РЭ) всех устройств серии SPAC 810 содержат описания ПОЛНОЙ версии устройств. При наличии устройства комплектации БАЗОВАЯ или МИНИМАЛЬНАЯ, возможности устройства несколько уменьшаются и это надо учитывать при пользовании РЭ.
ПОЛНАЯ версия устройства имеет 4ТТ, 4ТН, 3 блока дискретных входов и выходных реле (блока вх/вых) что даёт 18 дискретных входов, 17 выходных реле. Также в полной версии устанавливается два порта связи на задней стенке. Из 18 дискретных входов 7 жёстко закреплены за определенными сигналами, а 11 могут свободно переназначаться. Из 17 выходных реле фиксированными являются 9, а свободно-переназначаемыми 8.
Код заказа SPAC 810 – Л22 3ххх. При такой конфигурации обеспечивается:
- измерение токов и напряжений;
- направленные/ненаправленные защиты для трех ступеней МТЗ и ТЗНП;
- защиты от повышения/понижения напряжения;
- АЧР;
- дуговая защита;
- УРОВ;
- АПВ и ЧАПВ с контролем наличия напряжения;
- АВР;
- блокировки по напряжению и от дискретного входа
- работа по двум последовательным портам одновременно.
Область применения: объекты, требующие направленные/ненаправленные защиты, измерение токов, напряжений и мощности с передачей данных и управления через АСУ, большим количеством сигналов и блокировок, имеющие развитую автоматику АПВ, АВР, ЧАПВ, АЧР.
БАЗОВАЯ версия устройства имеет 4ТТ, 4ТН, 2 блока вх/вых (12 дискр. входов, 11 вых. реле) и как минимум один порт связи на задней стенке. Свободно конфигурируемыми остаются 5 дискр.входов и 2 вых.реле.
Код заказа SPAC 810 – Л22 2х0х. При такой конфигурации сохраняются все возможности ПОЛНОЙ версии, но из-за меньшего количества дискретных входов и выходных реле, невозможно реализовать их все одновременно. Это относится и к остальным устройствам серии SPAC810.
Область применения: объекты требующие направленные/ненаправленные защиты, измерение токов, напряжений и мощности с передачей данных и управления через АСУ, не большим количеством сигналов и блокировок, имеющие автоматику АПВ, АВР, ЧАПВ, АЧР.
МИНИМАЛЬНАЯ версия устройства имеет только 4ТТ, 1 блок вх/вых с одним портом связи на задней стенке. При такой конфигурации имеется 6 дискретных входов и 5 выходных реле. Все они жестко закреплены за определенными сигналами и не могут быть переназначены. Дискретные входы: 1.1 От ключа включить; 1.2 От ключа отключить; 1.3 АВ ШП; 1.4 ВНЕШНЕЕ ОТКЛ.; 1.5 РПВ; 1.6 РПО. Выходные реле: 1.1 Отключить; 1.2 Включить; 1.3 РФК; 1.4 ВЫЗОВ; 1.5 НЕИСПР.
Код заказа SPAC 810 – Л32 1х0х. При такой конфигурации обеспечивается:
- три ступени ненаправленной МТЗ;
- одна ступень ненаправленной ТЗНП;
- ЗОФ;
- АПВ;
- контроль цепей управления с выводом на светодиод.
При таком ограниченном количестве дискретных входов/выходов и невозможности их переназначения, всё же имеется возможность использовать функцию АПВ. Чтобы сымитировать ключ АПВ, необходимо сигнал КЛЮЧ АПВ (45) завести на несуществующий вход 2.1 и инвертировать его (SGC7=1, SGC1=1). Аналогично можно сымитировать сигнал МЕСТНОЕ/ДИСТАНЦИОННОЕ для возможности управления выключателем через систему АСУ.
Область применения: простые объекты требующие ненаправленные токовые защиты (МТЗ, ТЗНП), измерение токов с передачей данных и управления через АСУ имеющие автоматику АПВ, без возможности блокировок, без Дуговой Защиты, без Газовой Защиты, без Контроля Элегаза и без возможности организовать автоматику АВР, ЧАПВ, АЧР.
В МИНИМАЛЬНОЙ версии могут работать только SPAC810-Л и SPAC810-Д.
