Описание и технические характеристики

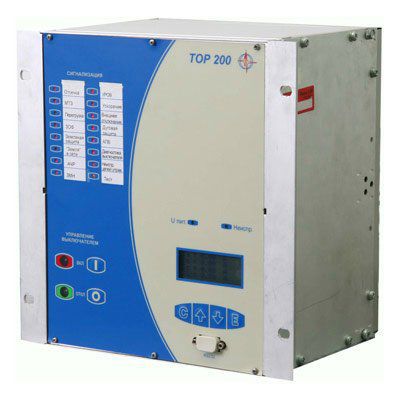

Комплектное устройство защиты и автоматики ТОР-200 предназначено для выполнения функций релейной защиты, автоматики, местного/дистанционного управления, измерения, сигнализации, регистрации, осциллографирования, диагностики выключателей, а также необходимых блокировок присоединений 6-35 кВ. Устройство имеет исполнения для воздушных, кабельных линий, трансформаторов собственных нужд, секционных и вводных выключателей, трансформаторов напряжения секций и двигателей, батарей статических конденсаторов и др. Терминалы имеют порты связи и могут быть интегрированы в систему АСУ ТП предприятия по различным интерфейсам связи
Набор типоисполнений позволяет заказчику выполнить комплексное решение системы защиты подстанций 6-10-35-110 кВ на единой серии устройств, значительно ускорив процесс проектирования, наладки, а также минимизировать затраты при эксплуатации устройств.
Устройство «ТОР-200» может поставляться в различных версиях аппаратного наполнения, отличающихся количеством аналоговых цепей и входных/выходных дискретных цепей.
Устройство «ТОР-200» может устанавливаться в релейных отсеках ячеек КРУ, КРУН, камер КСО, в шкафах и панелях на щитах управления. Устройство совместимо с различными типами выключателей (маломасляных, вакуумных, элегазовых).
Возможно изготовление устройств по индивидуальным требованиям Заказчика для нестандартных применений. Универсальная база реле позволяет в короткие сроки разработать устройства защиты и автоматики для замены традиционного электромеханического оборудования, а также специфические изделия по известным или новым алгоритмам.
Типоисполнения:
- Терминал защиты и автоматики рабочего ввода 6-35кВ ТОР-200-В;
- Терминал защиты и автоматики двигателей свыше 5МВТ ТОР-200-Д;
- Терминал защиты и автоматики двигателей ТОР-200-Д;
- Терминал продольной дифференциальной защиты линии ТОР-200-ДЗЛ;
- Контроллер частотной разгрузки ТОР-200-КЧР-23;
- Терминал защиты линий ТОР-200-Л;
- Терминал трансформатора напряжения секций 6-53кВ ТОР-200-Н;
- Регулятор напряжения трансформатора под нагрузкой ТОР-200-Р;
- Терминал защиты секционного выключателя 6-35Кв ТОР-200-С;
- Терминал защиты силового трансформатора ТОР-200-Т;
- Терминал защиты двухскоростных двигателей ТОР-200-Д59;
- Контроллер частотной разгрузки ТОР-200-КЧР22;
- Терминал автоматики снижения напряжения ТОР-200-АСН;
- Контроллер сетевой автоматики ТОР-200-КСА;
- Блок центральной сигнализации ТОР-200-БЦС;
- Терминал дифференциальной защиты шин 6-35кВ ТОР-200-ДЗШ.
Оперативное питание:
Терминалы серии «ТОР 200» работают от источника постоянного, переменного или выпрямленного оперативного тока. Диапазон питающих напряжений - от 24 до 220 В (уточняется при заказе). Максимальный уровень питающего напряжения - 270 В пост. тока, 242 В переменного тока. Устройство «ТОР 200» не повреждается и не срабатывает ложно при включении и (или) отключении источника питания, после перерывов питания любой длительности с последующим восстановлением, при подаче напряжения оперативного постоянного тока обратной полярности, а также при замыканиях на землю в сети оперативного постоянного или выпрямленного тока.
Управление выключателем:
· дистанционное управление от АСУ ТП;
· местное управление от ключей на двери релейного шкафа;
· местное управление с кнопок на лицевой панели,
· блокировка от многократных включений выключателя;
· контроль цепей управления (РПО, РПВ)
· контроль давления элегаза;
· самоподхват цепи отключения;
· запрет включения при отключенном автомате ШП и неисправности цепей включения;
· возможность действия на вторую катушку отключения выключателя.
Выполняемые защитные функции:
· направленные/ненаправленные МТЗ от междуфазных замыканий;
· направленные/ненаправленные МТЗ от однофазных замыканий на землю для сетей с изолированной, компенсированной и заземленной нейтралью;
· защита на высших гармониках при однофазных замыканиях на землю;
· токовая защита обратной последовательности;
· защита от обрыва фаз по току небаланса;
· частотные зашиты, в т.ч. по скорости изменения частоты;
· защиты минимального напряжения;
·зашиты максимального напряжения;
· защита по напряжению обратной последовательности;
· дистанционная защита рабочих, резервных вводов секций собственных нужд;
· дифференциальная защита с торможением и дифференциальная отсечка;
· продольная дифференциальная токовая защита линий;
· чувствительный токовый орган УРОВ;
· АВР с контролем направления мощности и частоты на выключателе ввода (защита от потери питания);
· комплект защит двигателя:
· «Псевдотепловая» защита двигателя;
· Защита пусковых режимов;
· Защита от потери от нагрузки;
· Защита от асинхронного хода;
Для использования всех возможностей терминала обеспечивается:
· ввод/вывод из действия любой из ступеней защит с помощью программных переключателей
· конфигурирование действия защит на сигнал или отключение с помощью матрицы программных переключателей;
· несколько выдержек времени ступеней защит;
· набор обратнозависимых характеристик для третьей (чувствительной) ступени МТЗ.
