Описание и технические характеристики

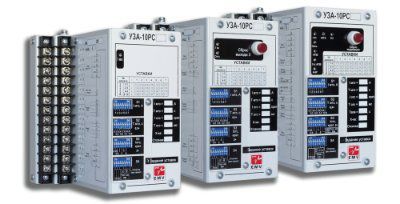

МИКРОПРОЦЕССОРНЫЕ УСТРОЙСТВА РЕЛЕЙНОЙ ЗАЩИТЫ, АВТОМАТИКИ И
УПРАВЛЕНИЯ ПРИСОЕДИНЕНИЙ 6-35КВ СЕРИИ УЗА-10РС
МОДИФИКАЦИИ УЗА-10РС1, УЗА-10РС2, УЗА-10РС3, УЗА-10РС4, УЗА-10РС5
Устройства УЗА-10РС используются в схемах релейной защиты и автоматики присоединений 6-35 кВ. Блоки УЗА-10РС предназначены для выполнения функций релейной защиты, автоматики и сигнализации кабельных и воздушных линий, сборных шин, трансформаторов, электродвигателей и др.
ФУНКЦИИ УСТРОЙСТВА:
-максимальная токовая защита с независимой или зависимой выдержкой времени (МТЗ);
-токовая отсечка с регулируемой уставкой времени срабатывания 70 - 280 мс и независимой выдержкой времени (ТО);
-отключение ступени ТО с лицевой панели;
-дистанционная блокировка ступени ТО (УЗА-10РС1 - УЗА-10РС4);
-светодиодная индикация наличия тока во входных цепях устройства;
- наличие выхода пускового органа МТЗ (УЗА-10РС5).
Питание устройств УЗА-10РС данной группы осуществляется только от трансформаторов тока.
ОСНОВНЫЕ ПАРАМЕТРЫ:
Рабочий диапазон токов –(1- 200) А.
Защиты и автоматика –МТЗ, ТО, АПВ.
Диапазон уставок по току:
МТЗ:
- (1 - 2,27)А, шаг 0,01А;
- (2 - 4,54)А, шаг 0,02А;
- (4 - 9,08)А, шаг 0,04А;
- (8 - 18,16)А, шаг 0,08А;
ТО:
- (2 - 17,75) кратно уставке МТЗ, шаг 0,25.
Диапазон уставок выдержки времени:
- МТЗ (0,3 - 25,8)с, шаг 0,1с;
- ТО (70 - 280)мс, шаг 70мс;
- АПВ (0,5 - 8)с, шаг 0,5с.
Выдержка времени срабатывания МТЗ может быть независимой или зависимой от величины измеряемого тока.
В МТЗ преусмотрены следущие времятоковые характеристики срабатывания:
- незвависимая;
- нормально инверсная характеристика по МЭК 255-4;
- сильно инверсная характеристика по МЭК 255-4;
- черезвычайно инверсная характеристика по МЭК 255-4;
- крутая (аналог РТВ-1);
- пологая (аналог РТВ-IV);
- тепловая характеристика без памяти;
- тепловая характеристика с частичной памятью.
Выдержка времени срабатывания ТО выполнена независимой.
Время мгновенного срабатывания МТЗ, ТО < 50 мс.
Коэффициентр возврата –0,92.
Диапазон напряжения питания –(100 - 250)В (~/=) или от ТТ.
Габаритные размеры устройства серии УЗА-10РС (ШхВхГ) –125х170х130 мм.
Вес –от 2 до 2,5 кг.
Рабочий диапазон температур –от -40 до +40 С.
