Описание и технические характеристики

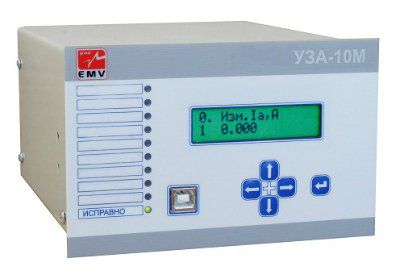

МИКРОПРОЦЕССОРНЫЕ УСТРОЙСТВА РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ УЗА-10М
Микропроцессорные устройства релейной защиты и автоматики серии УЗА-10М выполняют функции защиты, измерения, автоматики и управления присоединений 6 -110 кВ и предназначены для установки на новых и реконструируемых подстанциях распределительных сетей и промышленных установок.
Отличительные особенности:
В зависимости от модификации, устройства выполняют функции дифференциальной и токовых защит, защит по напряжению и частоте, управлению и автоматике, а также измерению токов, напряжений, частоты, активной и реактивной мощности отходящих фидеров и фидеров питания распределительных подстанций, электродвигателей и силовых трансформаторов.
В устройствах реализована гибкая логика конфигурирования.
Все модификации устройств имеют:
встроенную систему самодиагностики работы программного обеспечения и состояния аппаратной части;
встроенный регистратор аварийных событий;
встроенный регистратор аналоговых сигналов.
Также все модификации устройств оснащены портом связи RS 485 (протокол Modbus RTU) и портом связи USB, расположенным на передней панели, для задания уставок и конфигурации устройства. Кроме стандартных модификаций, с заранее определенным набором функций, предоставляется возможность заказа универсальной модификации устройства с возможностью произвольного выбора требуемых функций защит и автоматики, а также количества и типа измерительных входов.
Модификации и назначения устройств:
УЗА-10М.А2 - устройство токовой защиты, измерения, управления и автоматики фидеров;
УЗА-10М.А2Э - устройство токовой защиты, измерения и управления электродвигателем;
УЗА-10М.АВ1 - устройство токовой защиты, защит по частоте и напряжению, а также измерения, управления и автоматики фидеров;
УЗА-10М.АВ1Э - устройство токовой защиты и защит по напряжению, а также измерения и управления электродвигателя;
УЗА-10М.ДТ2 - устройство дифференциальной защиты, измерений и автоматики двухобмоточного трансформатора;
УЗА-10М.ДТ2Э - устройство дифференциальной и токовой защиты, измерений и управления электродвигателя;
УЗА-10М.В2 - устройство защиты, измерений и автоматики по напряжению;
УЗА-10М.В3 - устройство защиты, автоматики и измерений по частоте;
УЗА-10М.В4 - устройство автоматического регулирования РПН трансформатора;
УЗА-10М.У - необходимый набор функций защит и автоматики, а также требуемое количество и тип измерительных входов определяется при заказе устройства.
